煤气发生炉氧分析仪(煤气热值分析)

（电话18710933760   qq：453530478）
    （煤制气，煤造气，水煤气，半水煤气，焦炉，干熄焦，全焦，高炉，转炉）
    1引言
    炼焦过程有大量的煤气产生，该煤气也称焦炉煤气。由于煤气中含有大量的萘和焦油，冬季煤气中萘大量结晶析出加之焦油结焦，造成煤气管线堵塞，影响煤气输送。为了解决这一问题，在焦炉出口和煤气管线之间加电捕集器，捕集煤气中的萘和焦油。因煤气是易燃易爆气体，如果煤气中的氧含量超标，在电捕集器内就会发生爆炸。所以，在煤气管线上设置在线含氧分析仪，当煤气中氧含量达到上限设定值时，联锁系统动作，切断电捕集器电源，以***安全。根据焦炉煤气的特点，选用西安聚能仪器有限公司TR-9200型氧分析仪对该煤气中的氧含量进行测量。
    针对焦炉煤气所含有害成份***复杂的这一恶劣工况，采用国际***的涡旋管制冷除焦油、除萘、除水汽和粉尘过滤技术达到取样净化初级处理的目的。分析柜内包含以下单元：预处理单元:由特殊液体过滤器（洗涤槽、雾过滤器、除硫器等效组件来完成净化焦油、萘等成份的中间级净化处理；由冷凝器、蠕动排液泵、脱流器、精细过滤器等组成来完成精细级的净化处理；由***耐腐抽气泵、流量控制器等组成样品的取气和稳压稳流工作。确保焦炉煤气样品分步进行净化、除尘、除湿、稳压、稳流等一系列环节，其过滤精度可达0.1μ。
     将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。分析控制联锁单元:由磁氧分析仪完成样气氧含量的在线连续分析，连续输出4-20mA信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O2含量浓度超***进行报警和联锁。
    术参数和说明：
    技术参数：（焦炉煤气电捕焦器现场采样分析点工况）
    取样点位置：焦炉煤气电捕焦器出口
    分析参数： O2（可选择分析原理：电化学，磁氧或者激光分析仪，其价格有较大差异）
    测量范围： O2：0-2%（当达到1%O2输出报警节点信号，自由设定）
    被测煤气温度：40～60℃
    含尘量：微量
    含水量：中等
    含焦油量：少量
    其它腐蚀成份（S O2）：少量
    结晶物（萘）：少量
    管道压力：微正压


2工作原理
    TR-9200型煤气含氧分析仪是基于电化学测量原理。采用完全密封的燃料池氧传感器是当前国际上进的测氧方法之一。燃料池氧传感器是由高活性的氧电极和铅电极构成，浸没在KOH的溶液中。在阴极氧被还原成氢氧根离子，而在阳极铅被氧化。从而达到测量组分02含量的目的。
    西安聚能仪器有限公司主要生产：氧分析仪、露点仪、氢分析仪、红外线分析仪、报警仪、焦炉煤气氧分析仪、水泥窑气体分析仪、电石炉尾气分析仪、高炉喷煤系统、半水煤气分析仪。

    3结构及特点
     该仪表按功能划分，主要由取样系统、预处理系统、分析控制联锁系统3部分组成。
    3.1取样系统
     完成样气的现场采集、输送及过滤，然后送入分析机柜内的预处理单元。取样方式采用干法取样，输样管道长度不大于25m。
    3.2预处理系统

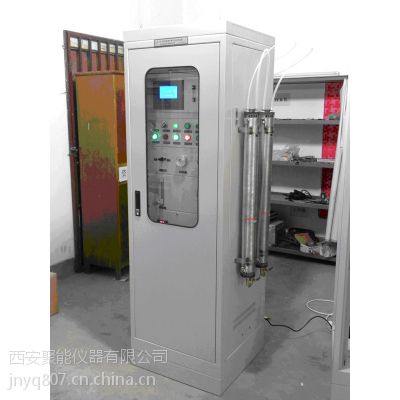

     由西安聚能仪器***型取样探头、雾过滤器组件、不锈钢结构大容积过滤器组件、除湿器、***耐腐抽气泵、蠕动排液泵、精细过滤器流量控制器等组成。其功能：完成样气的净化、除尘、除湿、稳压、稳流，其过滤精度可达0.11-1,。将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。见图1所示。
    3.3分析控制联锁系统
     TR-9200型分析系统采用西安聚能仪器有限公司JNYQ-O-11型氧分析仪，完成样气氧含量的在线连续分析，连续输出4～20mA.DC信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O：含量浓度超***进行报警和联锁。
     (1)实用工况
     烟气含尘量：≤50g/Nm3；
     介质温度：20～200℃；
     介质压力：-lOkPa～+lOkPa；
    ) -
     焦油含量：≤500mg/m3；
     苯类含量：≤5 0rrig/m3；
     H2S含量：≤lOmg/m3；
     含水量：饱和水汽。
     (2)主要技术参数
     测量范围：02：0～2%；
     线性误差：<<>±1%F.S；
     零点漂移：≤±1%F.S；
     量程漂移：≤±1%F.S；
     系统响应时间：< 30s；
     输出信号：模拟信号：4～20mA.DC，报警信号无源接点；
     供电电源：220VAC 50Hz功率3～5kVA。
    4仪表现场使用情况
     该套氧分析仪已在国内多家焦化行业的煤气脱萘装置上投入运行，分析取样点在电捕集器出口。投用以来，运行比较稳定，维护工作量大大降低。特别是预处理系统处理效果很好，***了分析仪的准确分析，同时也***了电捕集器的安全、稳定运行。
    5存在的问题及对策
     (1)该套分析仪能否稳定的运行，预处理系统是关键。
     (2)由于取样装置采用干法取样，一旦断电，将造成整个测量系统停运，所以有条件的场所采用UPS供电。
